KPD系列電動平車是36V低壓軌道供電式電動平板車，以軌道滑觸線供電，地面降壓變壓器控制柜將三相380V降壓到三相36V，經軌道滑觸線饋送給平板車，經車載升壓器升壓為三相交流380V，為電動平車驅動器供電，使電動平車起動，由于不用電纜，因此在運行過程中安全可靠、不怕砸、不怕燙、不妨礙交叉運輸，易實現遙控和自動化，給廠區布置帶來很大的方便，但對軌道的要求比較高，因采用軌道導電，所以軌道必須做絕緣處理，超過一定距離時應增加銅牌補償線，來補償降壓，運行距離比較長時還需要增加變壓器個數。
基本參數
低壓軌道供電 KPD系列平車 | |||||||||
KPD型號 | KPD5 | KPD10 | KPD16 | KPD25 | KPD40 | KPD63 | KPD100 | KPD150 | |
額定載重 | 5 | 10 | 16 | 25 | 40 | 63 | 100 | 150 | |
臺面尺寸mm | 長L | 3000 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 |
寬B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | |
高H | 550 | 560 | 580 | 645 | 680 | 800 | 900 | 1150 | |
運行速度m/min） | 30 | 25 | 20 | ||||||
底部間隙 | 50-55 | 60 | 70 | ||||||
車輪直徑 | 250 | 300 | 400 | 550 | 600 | ||||
軌內側距C（mm） | 1435 | ||||||||
軸距A（mm） | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | ||
電機功率(Kw) | YZ 1.5 | YZ 2.2 | YZ 3.7 | YZ 3.7 | YZ 5.0 | YZ 7.5 | YZ 5.5*2 | YZ 7.5×2 | |
電源供電方式 | （單、三）項380V降壓到36V經PDG/10S升壓變壓器至（單、三）項交流380V | ||||||||
輪壓 | 4/2.2T | 4/3.3T | 4/5T | 4/7.5T | 4/11T | 4/18T | 4/27.5T | 8/22T | |
參考重量 | 2.4 | 2.6 | 3 | 4 | 4.5 | 8 | 10 | 22.75 | |
推薦鋼軌型號 | P24 | P38 | P43 | P50 | |||||
注：1) 其他軌距、臺面尺寸、載重噸位可按用戶要求定制；
2) 無線遙控裝置可選；

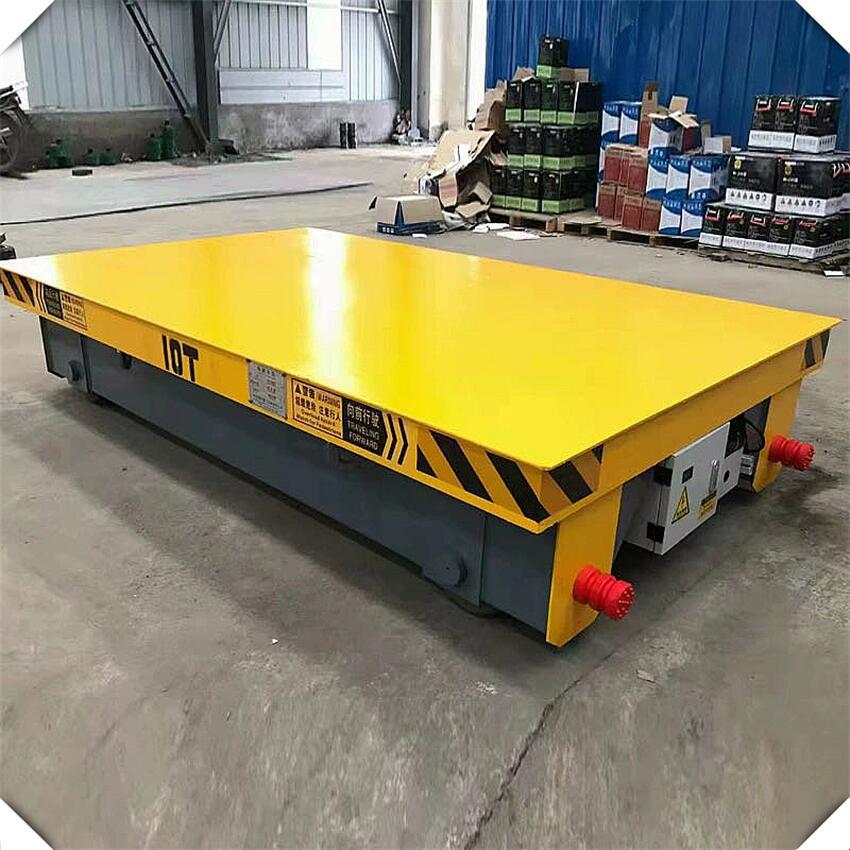

產品圖實拍：
